01
单电池测试夹具
适配 5 cm² 起步验证，支持更换流场板、碳毡、隔膜和密封垫，便于快速比较模具性能。
5-25 cm²
实验级有效面积
双泵独立
正负极流量可控
CC/CV
支持充放电联调
模块化
夹具、流场、隔膜可替换
Products
围绕液流电池实验的核心模块
从机械夹具、石墨流场板到泵控软件，重点解决实验室小试阶段的装配、流量、内阻和数据记录问题。
02
石墨流场板
面向全钒、锌铁、铁氰化物对称电池测试，提供树脂浸渍石墨流场板加工方案。
03
双路泵控系统
基于 ESP32 与 MQTT 的控制链路，A/B 两路水泵独立启停，支持实时在线状态与日志记录。
04
充放电实验联调
支持低电流恒流充电、截止电压控制、开路恢复观察和极化/内阻数据记录。

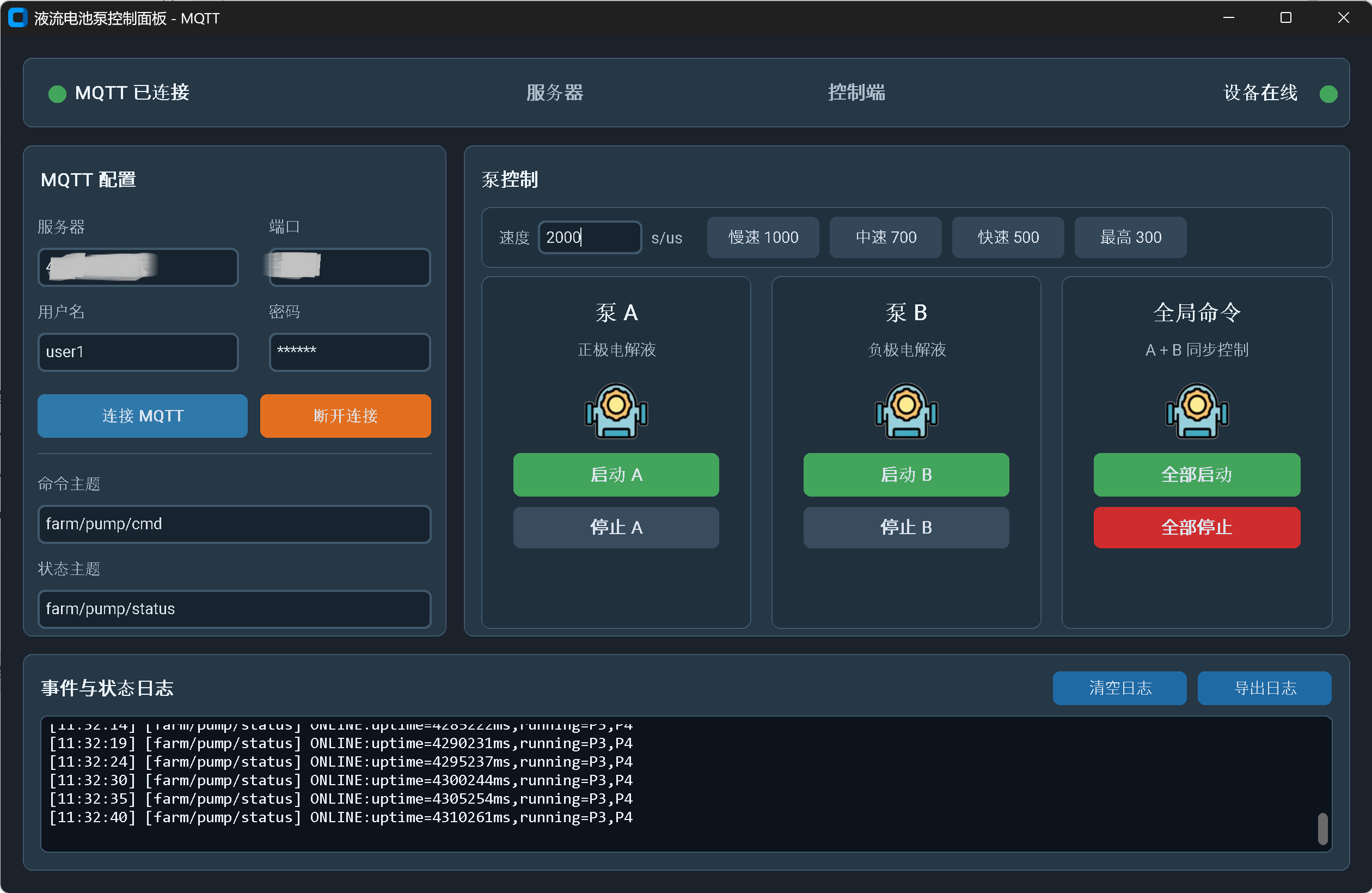

Control Software
上位机让泵控和实验状态可视化
软件面向实际实验流程设计：左侧配置 MQTT，右侧控制 A/B 两路泵，底部持续记录设备在线、启停命令和状态回传，便于排查流量、通讯和运行稳定性。
- 正极泵 A、负极泵 B 独立控制
- 全局启动和全部停止一键执行
- 慢速、中速、快速、最高速度快速切换
- 设备在线状态和事件日志实时显示
Testing Platform
从模具诊断到全电池验证
平台优先服务实验室小试：先用对称电解液验证流场均匀性、接触电阻和极化，再切换到锌铁或全钒体系做全电池充放电。
- 对称电池：诊断欧姆内阻、接触电阻、流量响应和泄漏风险
- 全电池：验证电压平台、库仑效率、能量效率和容量保持
- 泵控系统：A/B 两路独立启停，流量参数可追溯
- 数据记录：电压、电流、流量、状态日志统一保存
Step 1
装配夹具
石墨板、碳毡、隔膜、密封垫逐项确认。
Step 2
对称诊断
用低风险电解液定位阻抗和流场问题。
Step 3
全电池测试
切换目标体系，执行恒流充放电。
Materials
石墨板与关键部件
流场板重点关注电阻率、气孔率、机械强度、浸渍材料和加工稳定性。树脂浸渍石墨更适合作为实验夹具中的流场板和双极板材料。
M120F
酚醛树脂浸渍石墨
适用于液流电池小试夹具、流场板、双极板和耐腐蚀导电结构件。
- 浸渍材料
- 酚醛树脂
- 体积密度
- 1.85 g/cm³
- 抗折强度
- 60 MPa
- 抗压强度
- 160 MPa
- 肖氏硬度
- 80 Shore
- 气孔率
- 1%
- 热膨胀系数
- 4 × 10⁻⁶ / °C
- 最高使用温度
- 180 °C
- 体积电阻率
- 5.46 μΩ·m
为什么选树脂浸渍石墨
对液流电池流场板来说，材料不仅要导电，还要能承受密封压紧、酸性或盐类电解液浸泡、CNC 流道加工和长期循环冲刷。
低渗透
1% 气孔率更利于降低渗液风险，适合做带流道的密封结构。
高强度
160 MPa 抗压强度能承受实验夹具螺栓压紧和反复拆装。
可加工
适合 CNC 加工蛇形、平行或交指流道，边缘崩裂风险低于普通疏松石墨。
低内阻
5.46 μΩ·m 的体积电阻率适合作为小面积单电池的导电流场板。
Contact
获取实验室小试方案
可根据目标体系、有效面积、流量范围、泵型和充放电模块，组合一套适合当前实验阶段的测试平台。
